Feux stop HS avec ampoules neuves

[DaCe]

il faut que tu vérifie le point de soudure juste apres la prise ij1 qui est situé derriere la ceinture passager.

le fil serait gris. l'alimentation pour les 3 stop est identique, c'est le meme fil. apres il se divise en 3. un pour le feu gauche qui a un connecteur dans la baie moteur, un pour le droit et un pour le milieu.
le droit et le milieu ont la meme masse.

c'est bizarre que le 3eme stop s'allume. ça sent la bidouille.

[ManuBBXX]

L'ancien proprio a mis une alarme( qui d'ailleurs fonctionne plutôt bien je ne m'en plains pas ).
Ce pourrait être lié en termes de 'bidouilles au montage' ?

[DaCe]

faut verifier le cablage

[yoan]

Il faut que tu vérifies tes fils comme dit Dace.

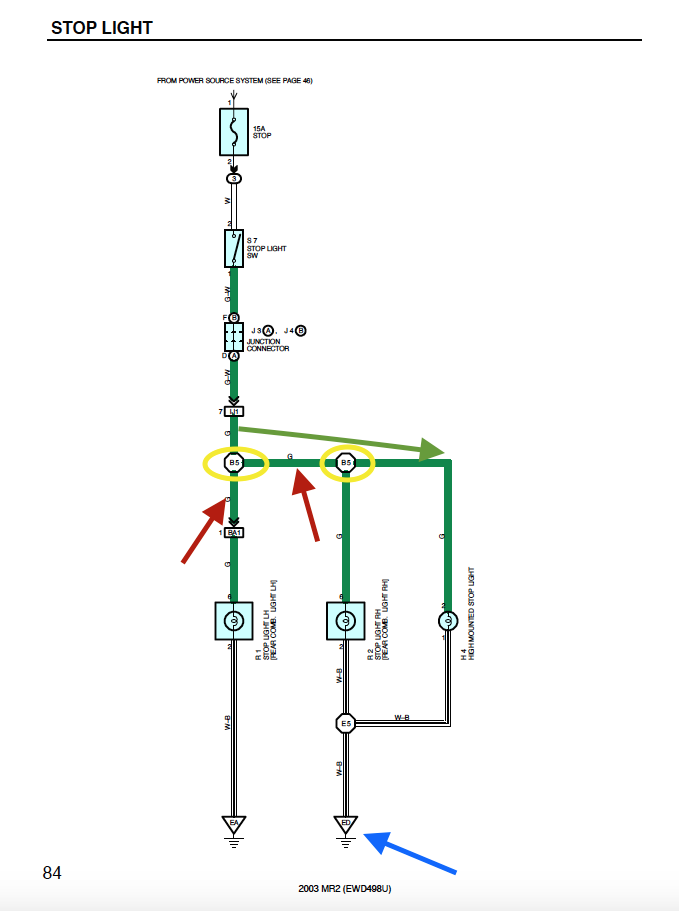

Désoler pour la qualité du schéma ;-(

Capture d’écran 2015-03-27 à 07.34.51.png (62.66 Kio) Vu 2165 fois

Comme tu as le jus qui arrive a ton 3eme feu stop :
Vérifie les jonctions de fils ( représenter sur le schéma par les ronds jaunes ), peux être qu'il y a une mauvaise interconnexion.
Vérifie tes 2 fils ( flèche en rouge ) car ils sont peux être coupées.

Comme tu as toujours le 12 V qui arrive directement a ton 3eme feux ( flèche verte ), je pense a ses 2 solutions.

Sinon il y aurai à regarder au niveau des masses, mais comme ton feux droit et la même masse que ton 3 eme feux ( flèche bleu ) je doute de cet solution. :wink:

[MRiste 400%]

ça ne peut pas être la platine qui est un peu corrodée?

[DaCe]

platine?
les ampoules ont des culots relié par des fils sur la prise principal.
pas de platines comme sur les francaises ou autre

Il me semble qu'il a démonté la fiche

[ManuBBXX]

Ok ! Merci Yo' et Dace pour ces explications :-)
